Naam: | Cr, Tm, Ho: YAG | Gesmeerde Concentratie: | Ho: 0.3~0.4at% Cr: 0.3~1.2at% Tm: 5~6at% |
---|---|---|---|
Golffrontvervorming: | </4> | Uitstervenverhouding: | ≥25 dB |
Rod Sizes: | Diameter: 3~6mm, Lengte: 50~120mm | Dimensionale tolerantie: | Diameter: +0.00/-0.05mm, Length0.5mm |
Hoog licht: | De laserstaaf van Nd Yag,titanium gesmeerde saffier |

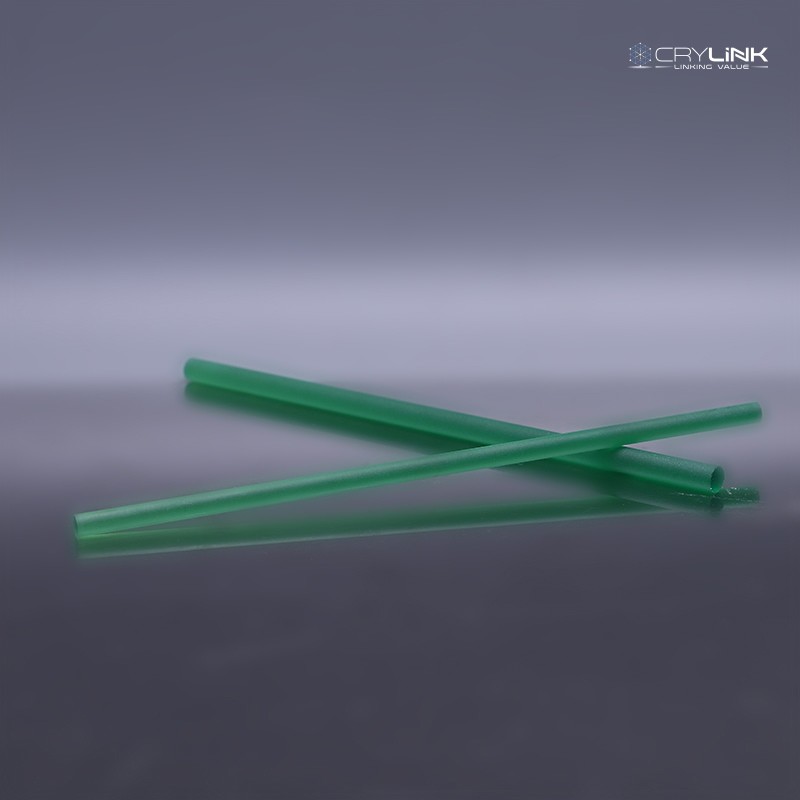

Cr, Tm, Ho: YAG
Cr, Tm, Ho: YAG is hoog efficiënt die laserkristal door Xenonlamp of diode met golflengte van 2.1m wordt gepompt de pomp brondieleiding uit de flashlampenergie door Cr3+, het werkende ion van Ho3+is en Tm3+acts als tussenpersoon wordt geabsorbeerd energie over te brengen voortkomt. 2.1 m-de lasergolf kan door water zeer goed worden geabsorbeerd, brengt atmosfeer over gemakkelijk en is veilig aan oog. Daarom wordt het wijd etc. gebruikt in medische behandeling, militaire laserradar. Wat meer 2,1 m-laser is is ideale pompbron voor 3-5 m medio-infrarode optische parametrische oscillator.
Parameter
Materiaal en Specificaties
Gesmeerde Concentratie | Ho: 0.3~0.4at% Cr: 0.3~1.2at% Tm: 5~6at% |
Golffrontvervorming | 4> |
Uitstervenverhouding | ≥25 dB |
Rod Sizes | Diameter: 3~6mm, Lengte: 50~120mm |
Dimensionale Tolerantie | Diameter: +0.00/-0.05mm, Length0.5mm |
Het vat eindigt | 50-80 micro-inchs (RMS) |
Parallellisme | ≤30 |
Perpendicularity | ≤5 ′ |
Vlakheid | /10 @ 633 NM |
Oppervlaktekwaliteit | 10/5 Kras/Digper mil-o-1380A |
Afkanting | 0.006±0.002 bij 455° |
De Deklaagreflectievermogen van AR | ≤ 0,25% (@2094nm) |
Fysieke en Chemische Eigenschappen
Structuur | Kubiek |
Roosterconstante | 12.01 |
Smeltpunt | 1970°C |
Dichtheid | 4.56g/cm3 |
Richtlijn | <111> of <100> kristallijn binnen 5° |
Thermische Uitbreiding | 7.8×10-6/K |
Warmtegeleidingsvermogen | 14W/m/K, 20°C10.5W/m/K, 100°C |
Mohshardheid | 8.5 |
Diëlektrische Constante | 11.7 |
Optische en Spectrale Eigenschappen
Laserovergang | 5I75I8 |
Lasergolflengte | 2,094 m |
Fotonenergie | 9.55 x 10-20 J |
Emissiedwarsdoorsnede | 7 x 10-21 cm2 |
Fluorescentieleven | 8.5 Mej. |
Index van Breking | 1.80 @2.08 m |
Opening | >90% |
Absorptielijnbreedte | 4 NM |
De Band van de diodepomp | 781 NM |
Major Pump Band | 400~800 NM |
Medische Toepassingen
